電流回路の計算問題のうち、この稿では受験生からよく質問を受けるグラフの問題をとりあげます。
むずかしい問題ほど基礎・基本が決め手になります。
電流回路の計算問題を考えるときの基礎・基本
１、（解く前の準備）
問題文に書いてあること、わかったことを図にかき込まないと解けない。
２、（言葉の定義）
電圧とは、電流を流そうとするはたらきである。
抵抗とは、電流の流れにくさ（電流が流れるのをさまたげる量）である。
３、（回路の性質）
（１）直列回路は電流が等しい。
（２）並列回路は電圧が等しい。
（３）並列回路の全抵抗は各抵抗より小さい。
４、（オームの法則）
例題１：
３本の電熱線Ａ、Ｂ、Ｃそれぞれについて、両端に加える電圧をいろいろと変え、そのとき流れる電流の強さを調べる実験を行った。図は、その結果をグラフに表わしたものである。次の各問いに答えなさい。
（１）グラフの傾きは、電熱線の何を表わしているか。
（２）電圧の大きさを一定にしたとき、電熱線Ａを流れる電流の強さは、電熱線Ｃを流れる電流の強さの何倍か。
（３）電流の強さを一定にしたとき、電熱線Ｂにかかる電圧は、電熱線Ｃにかかる電圧の何倍か。
（４）電熱線Ａ、Ｂ、Ｃを抵抗の大きい順に並べ、記号で答えよ。
（５）電熱線Ａ、Ｂ、Ｃの抵抗の大きさの比をもっとも簡単な整数の比で答えよ。
（６）電熱線Ａに１２.６Ｖの電圧をかけたとき、電熱線Ａには何Ａの電流が流れるか。
（解説・解答）
（１）グラフの傾きは、電熱線の何を表わしているか。
グラフの問題では、グラフのうち縦線と横線の交わっている場所（格子点といいます）を通っているところを見つけて、そこを使って問題を解いていきます。

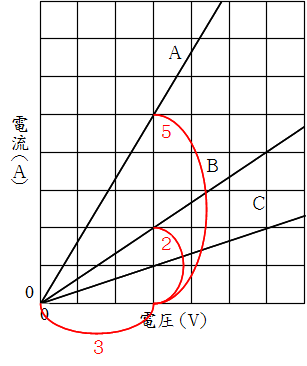

ＡとＢの両方が格子点を通っているのは電圧が３Ｖのところです。電圧が３Ｖのとき、Ａは５Ａの電流、Ｂは２Ａの電流が流れています。
同じ３Ｖの電圧で、ＡのほうがＢより大きい電流が流れている、傾きが大きいので、グラフの傾きは電流の流れやすさを表わしていることがわかります。
答えは「電流の流れやすさ」です。
（２）電圧の大きさを一定にしたとき、電熱線Ａを流れる電流の強さは、電熱線Ｃを流れる電流の強さの何倍か。
やはり格子点（グラフのうち縦線と横線の交わっている場所）を通っているところ見つけて、そこを使って問題を解いていきます。

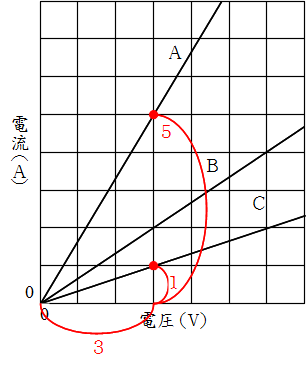

電圧が３Ｖのとき、電熱線Ａは５Ａの電流、電熱線Ｃは１Ａの電流が流れています。
よって、５÷１＝５で、５倍です。
（３）電流の強さを一定にしたとき、電熱線Ｂにかかる電圧は、電熱線Ｃにかかる電圧の何倍か。
今度は電流が２ＡのときにＢ、Ｃのグラフが格子点を通っているので、電流２Ａの横線を右に見ていきます。

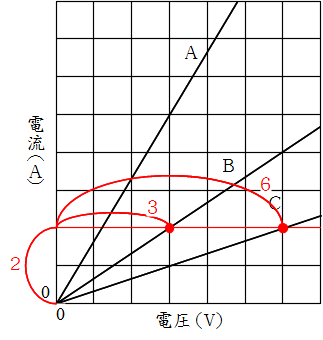

電流が２Ａのとき、電熱線Ｂの電圧は３Ｖ、電熱線Ｃの電圧は６Ｖです。
よって、３÷６＝０.５倍
（４）電熱線Ａ、Ｂ、Ｃを抵抗の大きい順に並べ、記号で答えよ。
頭の中で用語の意味を再確認しておくと簡単になります。
抵抗とは「電流の流れにくさ」です。
次に、同じ電圧で、それぞれの電熱線を流れている電流を比べられる格子点とそれを含む縦線を見つけます。

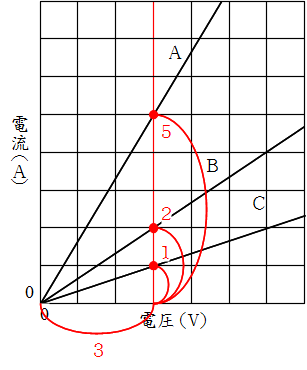

電圧が３Ｖのとき、Ａは５Ａ、Ｂは２Ａ、Ｃは１Ａの電流が流れていることがわかります。
抵抗は「電流の流れにくさ」ですから、抵抗の一番大きいのは電流が一番流れていないＣで、次に抵抗の大きいのはＢだとわかります。
よって、抵抗の大きい順に並べるとＣ、Ｂ、Ａということになります。
（５）電熱線Ａ、Ｂ、Ｃの抵抗の大きさの比をもっとも簡単な整数の比で答えよ。
オームの法則をもちいて抵抗の値を求めるほうがはやく解けるかもしれません。
（４）で見つけた格子点の数値を使います。
Ａの抵抗はＲ＝Ｖ/Ｉより３/５＝０.６Ω。
Ｂの抵抗は３/２＝１.５Ω。
Ｃの抵抗は３/１＝３Ω。
よって、Ａ：Ｂ：Ｃ＝０.６：１.５：３＝６：１５：３０＝２：５：１０。
オームの法則を使わないで、抵抗＝「電流の流れにくさ」だけで見つけることもできます。
電圧が３Ｖのとき、Ａを流れている電流が５ＡでＢを流れている電流が２Ａなので電流の流れやすさは５：２、ということは電流の流れにくさである抵抗は２：５。
次にＡとＣの比を求めると、Ａの電流が５Ａに対してＣの抵抗は１Ａだから電流は５：１、ということは抵抗は１：５。
Ａ：Ｂ＝２：５、Ａ：Ｃ＝１：５だから、Ａを２にそろえてやるとＡ：Ｃ＝１：５＝２：１０。
よって、Ａ：Ｂ：Ｃ＝２：５：１０。
（６）電熱線Ａに１２.６Ｖの電圧をかけたとき、電熱線Ａには何Ａの電流が流れるか。
理科の計算問題では、「比が使えるときは比を利用する」のが一番簡単です。
電圧が３Ｖのとき、電熱線Ａを流れる電流は５Ａでした。
電流は電圧に比例します。
電圧１２.６Ｖのときに電熱線Ａを流れる電流をｘＡとすると、３：５＝１２.６：ｘという比例式をたてることができます。
３：５＝１２.６：ｘ
３ｘ＝６３
ｘ＝２１
答えは２１Ａです。
例題２：

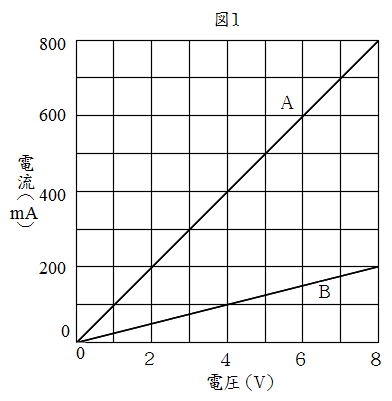

電熱線Ａ、Ｂのそれぞれについて、両端に加えた電圧とそのとき流れた電流との関係を調べると、図１のグラフの結果になった。この２種類の電熱線を使って、図２、３のような回路をつくった。
（１）図２でＰ点を流れる電流が０.２Ａのとき、電源の電圧は何Ｖか。
（２）電熱線Ａと電熱線Ｂの抵抗の大きさの比を、もっとも簡単な整数の比で答えよ。
（３）図３で、電熱線Ａと電熱線Ｂを流れる電流の比を、もっとも簡単な整数の比で答えよ。
（４）図３で、電源の電圧が６Ｖのとき、Ｑ点を流れる電流は何Ａか。
（５）図３で、Ｑ点を流れる電流が０.５Ａのとき、電源の電圧は何Ｖか。
（解説・解答）
（１）図２でＰ点を流れる電流が０.２Ａのとき、電源の電圧は何Ｖか。
Ｐ点を流れる電流が０.２Ａのとき、直列回路なので、Ａの電熱線にもＢの電熱線にも０.２Ａの電流が流れます。
それに気がついたら、グラフの０.２Ａのところを横に見ていきます。

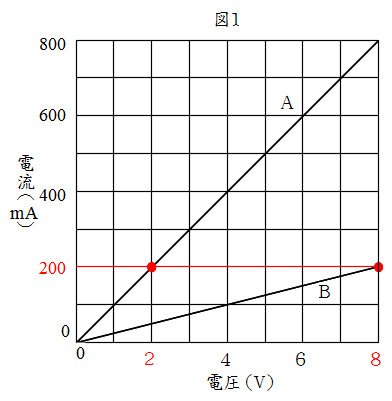

グラフのＡでは、０.２Ａの電流が流れるときの電圧は２Ｖです。グラフのＢでは、０.２Ａの電流が流れるときの電圧は８Ｖです。
よって、電源の電圧は、２＋８＝１０Ｖです。
（２）電熱線Ａと電熱線Ｂの抵抗の大きさの比を、もっとも簡単な整数の比で答えよ。
グラフの格子点を利用します。

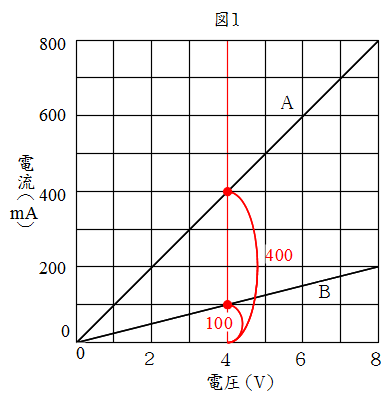

例えば、電圧が４Ｖのとき、電熱線Ａには４００ｍＡ、Ｂには１００ｍＡの電流が流れています。
つまり、同じ電圧のとき、流れる電流の比は４：１です。
ところで、抵抗とは「電流の流れにくさ」でした。
流れる電流が４：１ということは、電流の流れにくさは逆の１：４ということです。
つまり、ＡとＢの抵抗の比は１：４です。
（３）図３で、電熱線Ａと電熱線Ｂを流れる電流の比を、もっとも簡単な整数の比で答えよ。
図３は並列回路です。
並列回路のポイントは、どこも電圧が等しいことです。つまり、電熱線ＡにもＢにも同じ電圧がかかっています。
よって、（２）と同じ格子点を使って解くことができます。
電圧が４Ｖのとき、Ａを流れる電流は４００ｍＡ、Ｂを流れる電流は１００ｍＡだから、電流の比は４：１です。
（４）図３で、電源の電圧が６Ｖのとき、Ｑ点を流れる電流は何Ａか。
図３は並列回路だから、電源の電圧が６Ｖのとき電熱線Ａにかかる電圧もＢにかかる電圧も６Ｖです。
図１のグラフで

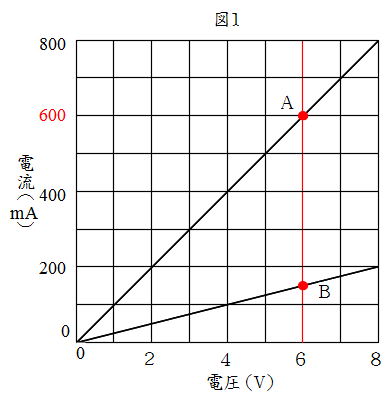

電圧が６Ｖのところを上に見ていくと、電熱線Ａを流れる電流は６００ｍＡ、Ｂを流れる電流は１５０ｍＡだとわかります。
図３は並列回路なので、点Ｑを流れていた電流が２つに分かれてＡとＢを流れています。
分かれた後、Ａに６００ｍＡ＝０.６Ａ、Ｂに１５０ｍＡ＝０.１５Ａの電流が流れていたので、分かれる前に点Ｑを流れていた電流は０.６＋０.１５＝０.７５Ａです。
（５）図３で、Ｑ点を流れる電流が０.５Ａのとき、電源の電圧は何Ｖか。
点Ｑを流れていた電流が、並列回路なので、電熱線Ａと電熱線Ｂに分かれて流れるわけです。
また、並列回路なので、それぞれの電熱線にかかる電圧は等しい。
そう考えたら、同じ電圧で、流れる電流の和が０.５Ａ＝５００ｍＡになるところをグラフで見つけたらよいことに気づきます。
電圧が４Ｖのとき、Ａを流れる電流は４００ｍＡ、Ｂを流れる電流は１００ｍＡなので、その和は５００ｍＡ＝０.５Ａです。
よって、答えは４Ｖです。
例題２の（１）～（５）を解くのに、オームの法則はまったく使わずに、直列回路と並列回路の性質と電圧や電流や抵抗の意味を考えたら、あとはグラフを上手に読み取るだけですべての問題を解くことができました。
実は電流の計算問題は、あえてオームの法則を使わなくてもそれぞれの言葉の定義をはっきりさせて回路の性質を考えたら解ける問題が多いのです。
理科の問題は、解法が１つだと限定しないほうが賢明です。
いろいろな解き方があり、理屈さえ合っていればさまざまなやり方で解くことができます。
あれこれ考えながら、楽しみながら解くくらいの感覚で問題にあたると、理科の計算問題をおもしろく解けるようになります。
（別解）
もちろん、オームの法則を活用しながら解くこともできます。例題２を、オームの法則を最初から使って解いたらどのように解けるかを最後に書いておきます。
最初にオームの法則を使って抵抗を求めておきます。
電圧が４Ｖのとき、電熱線Ａを流れる電流は０.４Ａ。Ａの抵抗は、Ｒ＝Ｖ/Ｉより、Ｒ＝４/０.４＝４０/４＝１０Ω。
電圧が４Ｖのとき、電熱線Ｂを流れる電流は０.１Ａ。Ｂの抵抗はＲ＝Ｖ/Ｉ＝４/０.１＝４０/１＝４０Ω。
（１）図２でＰ点を流れる電流が０.２Ａのとき、電源の電圧は何Ｖか。
図２は直列回路なので回路の全抵抗は１０Ω＋４０Ω＝５０Ω。
よって電圧Ｖ＝Ｒ×Ｉ＝５０×０.２＝１０Ｖ。
（２）電熱線Ａと電熱線Ｂの抵抗の大きさの比を、もっとも簡単な整数の比で答えよ。
１０Ωと４０Ωなので１０：４０＝１：４。
（３）図３で、電熱線Ａと電熱線Ｂを流れる電流の比を、もっとも簡単な整数の比で答えよ。
図３は並列回路であり、電圧が等しい。電圧が等しいとき、抵抗が大きいほど流れる電流は小さい。
抵抗が１：４なので、電流は逆の４：１。
（４）図３で、電源の電圧が６Ｖのとき、Ｑ点を流れる電流は何Ａか。
並列回路なので電熱線ＡとＢに加わる電圧も等しく６Ｖ。
Ａの電流Ｉ＝Ｖ/Ｒ＝６/１０＝０.６Ａ。
Ｂの電流Ｉ＝Ｖ/Ｒ＝６/４０＝０.１５Ａ。
よって、Ｑ点を流れる電流は０.６＋０.１５＝０.７５Ａ。
（５）図３で、Ｑ点を流れる電流が０.５Ａのとき、電源の電圧は何Ｖか。
並列回路の全抵抗を求める式
より１/Ｒ＝１/１０＋１/４０＝４/４０＋１/４０＝５/４０＝１/８。
よって全抵抗Ｒ＝８/１＝８Ω。
電源の電圧Ｖ＝Ｒ×Ｉ＝８×０.５＝４Ｖ。
